[오디오] 오포 HDMI로 오디오 분리해서 외장DAC로 듣기
은지아범입니다...
얼마전.. 거의 두달전.. 오포203을 구해서 이리저리 개조하고 잘 사용중입니다(화질보담 음질에 관심많은 은지아범입니다 ㅋ) 원래 음악은 리핑한 DSF/DFF/FLAC/APE등으로 PC-FI를 통해 주로 들었습니다만 이제 유니버셜 플레이어가 생겼으니 미디어를 직접 구동해서 듣고 있습니다. 요즘은 네트워크플레이가 대세라 뭐 미디어 자체에 관심없는분들고 많으십니다만 영화/음악으로 아직도 물리매체는 DP에서만큼은 절대존재의 위치를 차지하고 있습니다. 저도 그렇고요 ㅎ
CD는 뭐 특별할게 없고 문제는 블루레이 음악과 SACD죠. 오포 자체의 DAC를 꺼버리고 HDMI아니면 동축/광 디지털 단자밖에는 사용할수있는 외부출력이 없습니다. HDMI는 리시버로 연결되어 리시버의 DAC단을 사용하고, 동축디지털 등은 외장 DAC를 거쳐 아나로그 출력으로 앰프를 거쳐 사용하지요. 문제는 리시버를 거치는 HDMI의 음질이 하이파이 전용 DAC를 거치는것보다 뭔가 미묘하게 마음에 안든다는거죠. 물론 멀티채널을 듣고자 하면 다른 방법이 없지만 스테레오인 경우는... 꼭 외장 DAC를 사용하자고 결심하고...
하다보니 동축은 여러가지 제약이 많습니다.
1. 블루레이는 메뉴에서 LPCM 24bit/192K로 설정해도 동축/광 디지털로는 48KHz가 최대입니다. 제조사의 복제방지 대책입니다.
2. SACD는 절대 동축/광으로 안나갑니다. 내보내려면 DoP변환을 하든가 PCM으로 내보내야 하는데 아예 막혀있습니다. 이것도 복제방지 대책으로 SACD는 HDMI로만 출력됩니다.
이걸 해결하려니 결국 HDMI에서 오디오 신호만 분리해서 별도의 동축으로 출력하는 기기가 필요합니다. 물론 SACD를 DoP변환하는건 또 다른 이야기니 포기하고... 오포에서 SACD출력을 PCM으로 출력하는것으로 설정하여 해결합니다(PCM출력도 자체 동축으로는 막혀있고 HDMI로만 나갑니다) 여기저기 정보를 모으다 보니 오포의 HDMI를 통해 I2S변환을 하는 보드들이 눈에 들어옵니다. PSAudio 사용자들이 주로 오포를 통해 I2S변환된 음원을 PSAudio DAC를 통해 듣는 방법을 많이 사용합니다.
자아 은지아범이 제일 귀찮은게 뭐 제작하는겁니다. 그냥 완성품 쓰면 되지 뭐하러...
근데 제대로 좀 듣고 싶습니다. 그래서 알리에서 보드를 하나 샀습니다. HDMI to I2S 변환보드입니다.

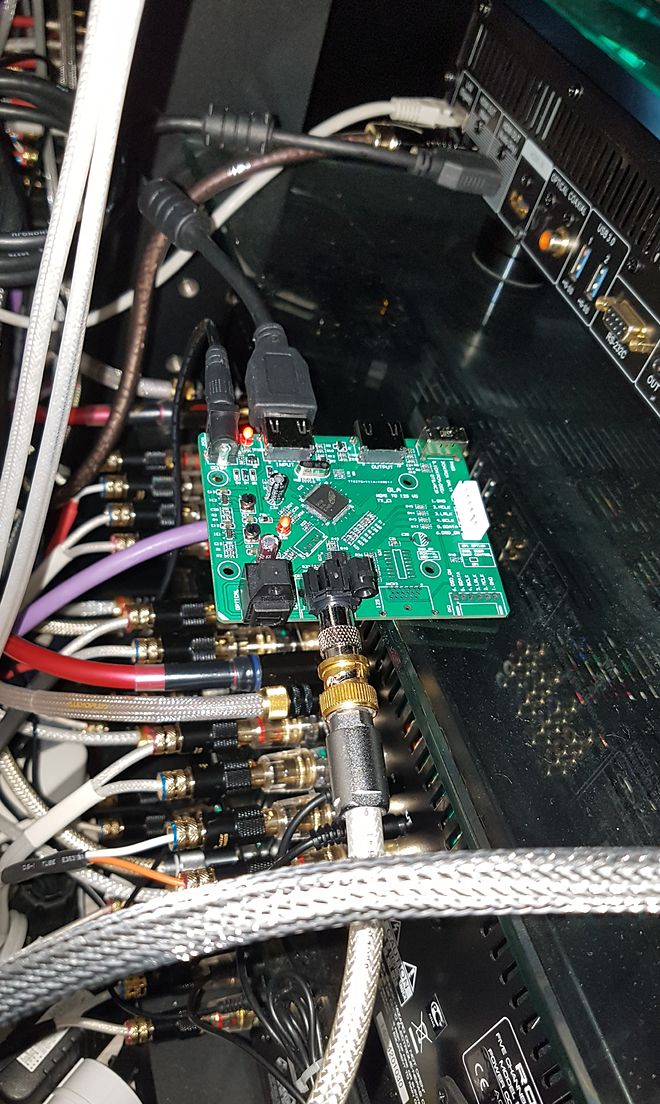

이걸 날것으로 그냥 오포의 HDMI Audio Out에 넣고 동축은 제 코드 큐티스트로 연결해서 들어보니 오오 잘 나옵니다만....
문제가 생겼습니다 ㅠㅠ
오포는 HDMI AUdio가 연결되면 메인 HDMI로 음성출력이 중단됩니다 ㅠㅠ
아아 이거슨 맨날 HDMI를 뺏다 끼웠다 해야되는거신가
이 보드가 HDMI IN - OUT이 있어 메인 HDMI를 IN에 넣고 OUT을 리시버로 연결하니 화면이 안나옵니다. 아놔 이 보드는 4K지원이 안되는군요
결국 방법을 찾아야할듯 ㅠㅠ
또한가지 SACD를 PCM 출력하니 88.2KHz만 나옵니다. 이것은 오포 자체의 제약입니다. 그 외에 BD는 192K는 192K로, 96K는 96K로 잘 나옵니다. 으음 SACD도 192K로 업스케일링 해서 듣고 싶습니다.
그래서 보드 몇개를 더 구입했습니다

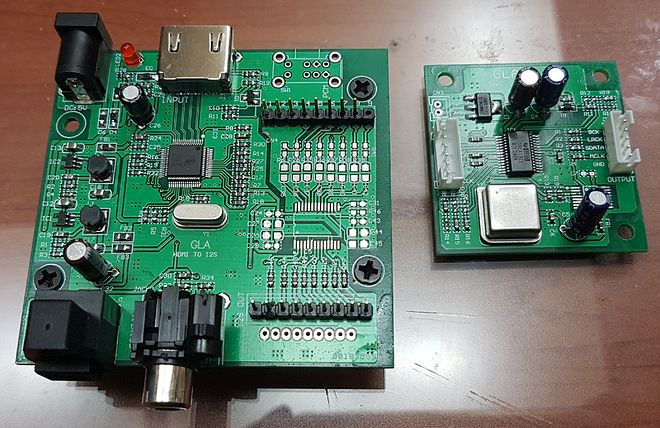

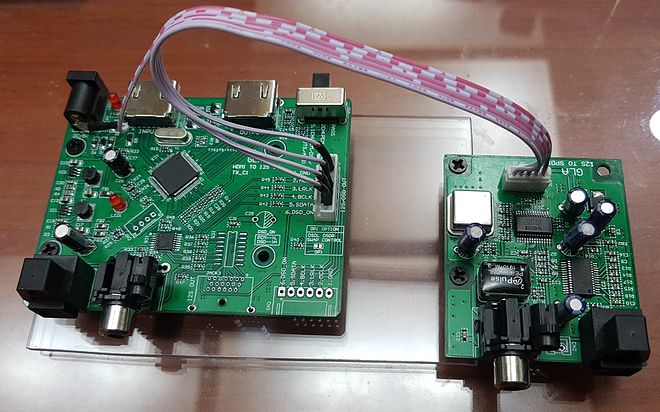

왼쪽이 HDMI-I2S변환보드 사용하는것, 오른쪽이 I2S-디지털출력 192K업스케일링 보드입니다. 우하핫 이걸 사용하니 모든 출력이 전부 192K로 나옵니다. 소리도 제 귀에는 조오오오씁니다
어차피 HDMI OUT을 못쓰니 좀 간단한 보드를 써보자 하고 HDMI 1구짜리로 구입하고 I2S-I2S 업스케일링 보드도 구입했는데 이건 실패입니다. 왼쪽의 HDMI-I2S 변환보드는 DSD음원만 변환하는것으로 고정되어 있군요 아놔 ㅠㅠ 그리고 오른쪽 보드는 이미 동축디지털 업스케일러가 192K 업을 하니 소용없게 되어버렸습니다 ㅠㅠ 뭐 몇만원 안됩니다만 ㅎ
이렇게 잘 되는걸 확인하니 이젠 HDMI를 뺏다 끼웠다 안해도 연결을 끊고 넣을수 있는 방법을 찾아보았습니다. HDMI는 18번 핀이 5V가 나옵니다. 이 변환보드도 따로 전원 없이도 HDMI에서 전원을 받아 구동되는데, 이걸 막으면 외부전원이 있어야지만 보드가 작동되고 외부전원을 끄면 물리적으로 HDMI가 연결되지 않은 상태가 되니 굳이 뺐다 끼웠다 할 필요가 없습니다.
그래서 이참에 아예 케이스+외부전원+스위치+단자까지 자작하기로 결심을 했습니다 ㅋ
아크릴 10mm짜리와 3mm 짜리를 잘라서... 구멍 뚫고... 납땜하기로... 하핫

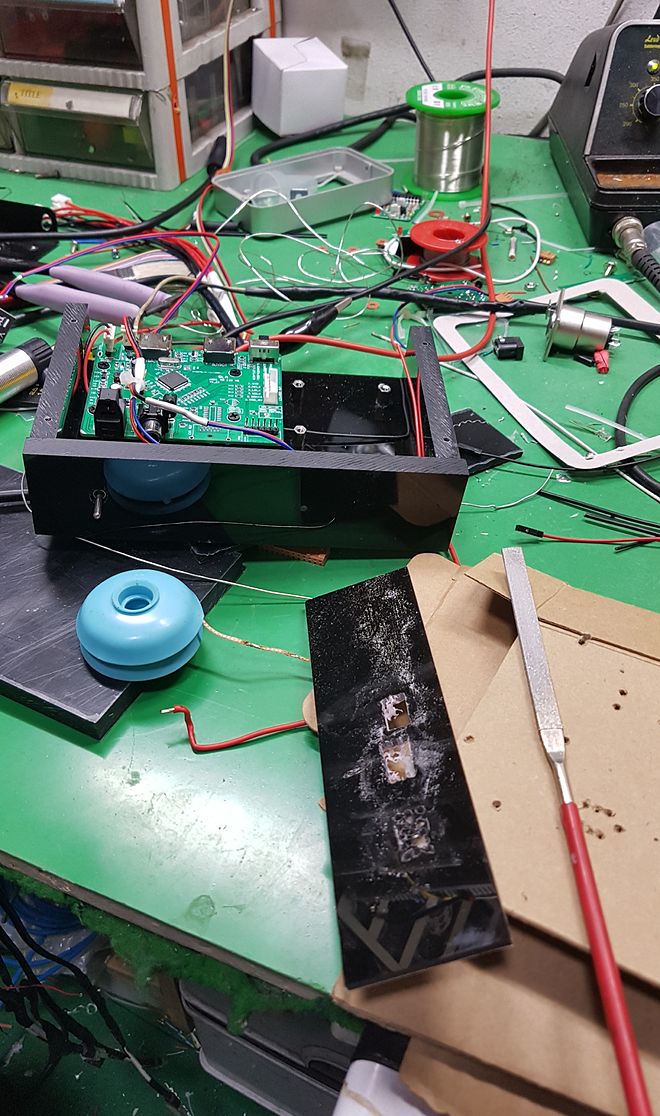

열심히 구멍 뚫고 제작중... 저 사각구멍 뚫는게 장난이 아닙니다. 아 CNC라도 있으면 한방인데 ㅠㅠ 드릴로 뚫고 야스리로 갈고 80년대 하던짓을 지금 또 하네요 ㅠㅠ
LED도 분해해서.. 단자 만들고 전면으로 뺴고... 스위치 달고.. 커넥터까지 만듭니다.
저 RCA단자 하나 값이 이 보드값보다 비싸군요 ㅠㅠ

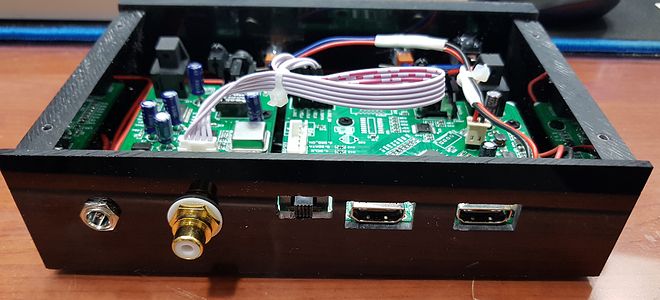

뒷태가 깔끔허니 나왔습니다. 뭐, 알루미늄 깎아 만든것보담은 못하지만 이정도면 혼자쓰기엔 ㅎㅎㅎ

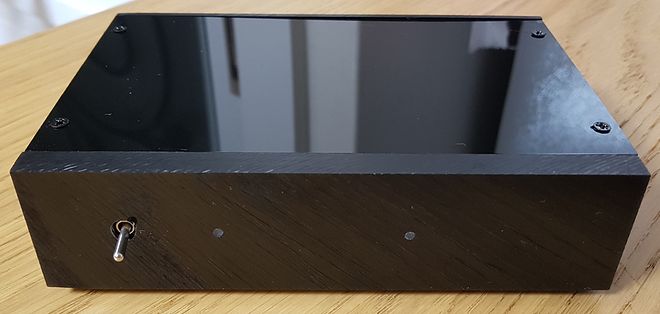

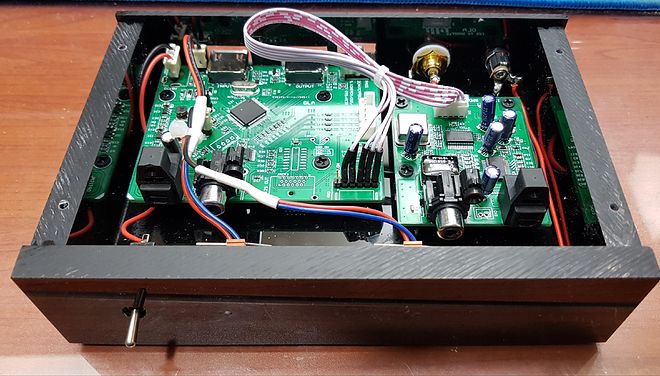

뚜껑닫으니 딱입니다 ㅎ

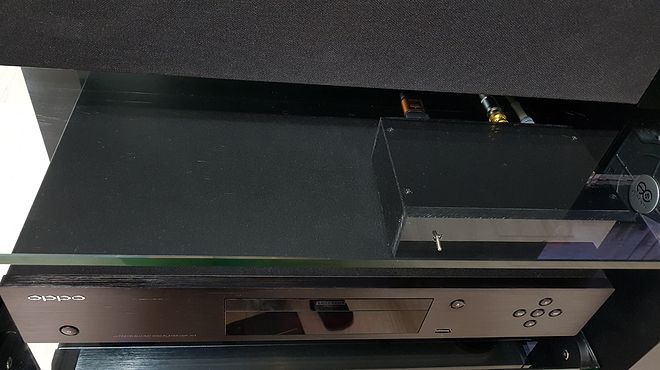

오포위에 올리니 크기가 딱 저정도 나옵니다.

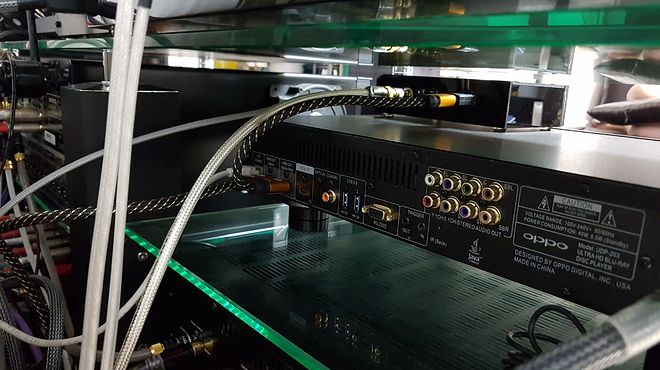

뒷면 모습입니다. 오포의 출력단은 그냥 휑~ 하네요 ㅎ

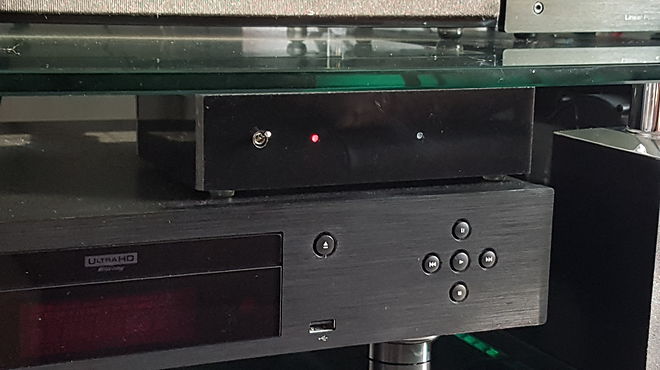

전원을 켜먼 저렇게 전원불이 들어오고

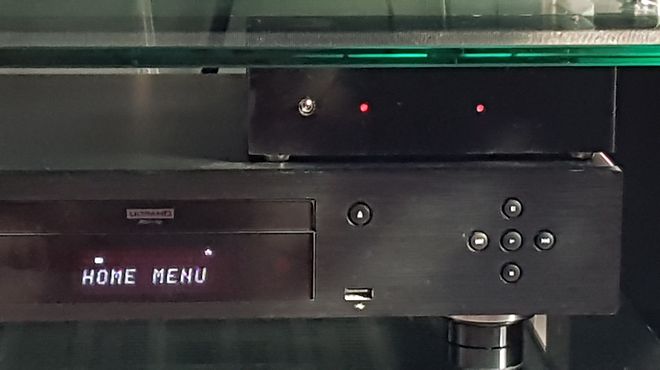

HDMI가 연결되면 또 불이 하나 켜집니다.
아 먼지 대박...

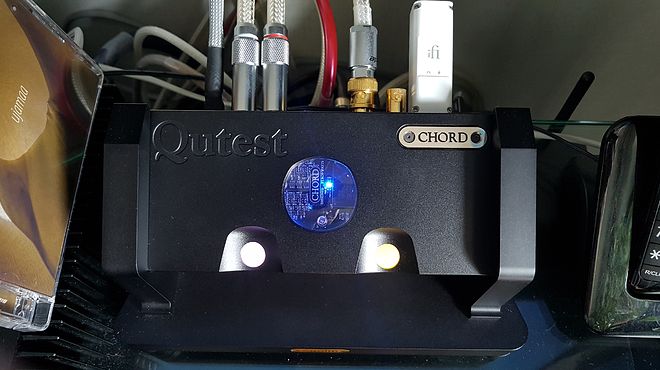

이제야 코드 큐티스트의 파란불 (192K)를 보는군요. 마음같아선 흰색불(DoP/DSD)을 보고싶은데 이건 나중에 또 다른 계획이 하나 있어서... 나중되면 아마 지금 만든것들 다 버릴 상황이 될듯 합니다만 당장은 이것으로도 대만족입니다. 매일 빨간불(44.1K), 주황불(48K)만 보다가 파란불 보니 십년묵은 체증이 훅 내려가는군요.
일요일 아침부터 볼륨 -15까지 올리고 즐겁게 감상중입니다.
완제품 구입도 즐겁지만 이렇게 자작해서 성공하는 즐거움은 더더욱 즐겁습니다.
소리는? 음질은? 그까이꺼 이미 제 마음은 천상의 소리를 즐기고 있습니다. (소리도 좋아용 )
아주아주 뿌듯한 일요일이 시작되는군요 하핫
장문의 글 읽어주셔서 감사합니다~~
