[차한잔]  lkbox 37 인치 smps 가지고 삽질하다 알게 된 사실 한가지.

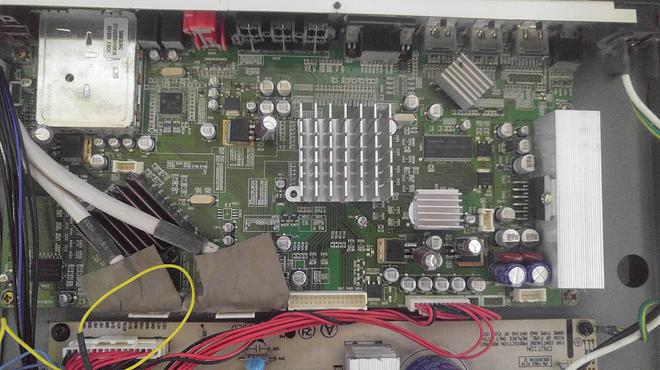

lkbox 37 인치에 들어가 lk120 보드를 보면 az1085s-adj 라는 3 단자 레귤레이터가 들어가 있어서 그냥 보통의 78xx 시리즈 처름 생각하고 콘덴서 붙여 줬는데....



데이타 쉬트를 한번 찾아보니....3 단자 레귤레이터 인것은 맞는데 이놈은 보통 78xx 처럼 123 번 다리를 기준으로 in gnd out 이 아니라....adj out in 이라는 순서의 핀 맵을 가지고 있더군요...



그러니까 adj 와 out 에 470 uF 콘덴서를 달아준 샘이 됐습니다...오만 삽질을 smps 에 다가 했는데....결론적으로 az1085s-adj 의 아웃과 adj 에 470 uf 콘덴서를 달아주는 바람에 전압 변동폭이 커져서 와싸다 너가 오른쪽에서 왼쪽으로 흐를때 텍스트가 떨린다는 결론에 도달하네요.



물론 자세한 것은 실험을 해봐야겠지만...그래서 470 uf 콘덴서를 떼어내고 그냥 사용해 보니....대우전자 x-ii 를 컴포지트 입력에 연결했는데....수직 방향으로 노이즈가 화면 전체를 덮어 버리네요.





오호라...그래서 다시 az1085s-adj 의 adj 와 out 단자에 4.7 uF 콘덴서를 다시 붙여주니까.....화면 전체를 덮던 노이즈가 사라지네요.아니 정확하게는 거의 눈에 보이지 않게 되네요.





그야말로 소 뒷걸음 치다가 쥐 잡다가 엎어진 꼴이네요.



lk120 보드에 기능을 잘못이해하고 콘덴서를 붙여 줘서 오작동을 좀 하기는 했지만 대신에 컴포지트 단자의 노이즈가 대단히 많이 줄어 드는 결과를 가져 왔다는 얘기지요.



내일 새벽에 와싸다 배너가 오른쪽에서 왼쪽으로 흐르지만 않으면 대 성공이네요.





콘덴서를 떼면 콤포지트 단자의 샤프니스가 증가하기는 하는데 노이즈가 증가하고 콘덴서를 붙이면 컴포지트 단자 입력시 샤프니스는 좀 줄어드는데 반해서 화면 노이즈가 사라지는 결과를 가져오네요.



아무튼 재미있는 결과 입니다.
